配置自定义降额文件
发布时间:2016/3/18 20:37:18 访问次数:506
采用Custom Derating模式进行Smoke分析的第二步是通过设置,保证LM22674QMRE-5.0在运行Smoke时能从指定的自定义降额文件中正确地引用降额因子。
在Smoke窗口中选择执行Analysis—§moke—Derating--DerateFile Settings命令(见图6-68),或者选择执行快捷菜单中Derating—Custom Derating Files命令(见图6-69),屏幕上即出现图6-76所示自定义降额文件配置对话框。
说明:在Smoke窗口中选择执行Edit—Profile Settings命令,在出现的图6-7所示的Profile Settings对话框中,Smoke标签页的内容也与图6-76相同。

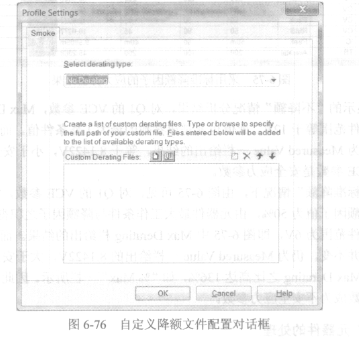

图6-76 自定义降额文件配置对话框
在对话框中,Select derating tye文本框用于选定Smoke分析采用的降额类型。单击Selectderating type文本框右侧下拉按钮,在出现的下拉列表中将显示出可以选用的降额类型(No Derating相Standard Derating),以及已为Smoke配置的所有自定义降额文件名称。如果用户尚未为Smoke配置用户自定义降额文件,下拉列表中只显示有No Derating和Standard Derating,如图6-76所示,即这时Smoke只能进行不降额分析,或者采用标准降额进行分析。
对话框中“Custom Derating Files”文本框中显示的是已为Smoke配置的所有自定义降额文件名称。如果用户尚未为Smoke配置过用户自定义降额文件,则该文本框为空白框。该文本框右上方的4个工具按钮用于编辑修改为Smoke配置的自定义降额文件。
采用Custom Derating模式进行Smoke分析的第二步是通过设置,保证LM22674QMRE-5.0在运行Smoke时能从指定的自定义降额文件中正确地引用降额因子。
在Smoke窗口中选择执行Analysis—§moke—Derating--DerateFile Settings命令(见图6-68),或者选择执行快捷菜单中Derating—Custom Derating Files命令(见图6-69),屏幕上即出现图6-76所示自定义降额文件配置对话框。
说明:在Smoke窗口中选择执行Edit—Profile Settings命令,在出现的图6-7所示的Profile Settings对话框中,Smoke标签页的内容也与图6-76相同。
图6-76 自定义降额文件配置对话框
在对话框中,Select derating tye文本框用于选定Smoke分析采用的降额类型。单击Selectderating type文本框右侧下拉按钮,在出现的下拉列表中将显示出可以选用的降额类型(No Derating相Standard Derating),以及已为Smoke配置的所有自定义降额文件名称。如果用户尚未为Smoke配置用户自定义降额文件,下拉列表中只显示有No Derating和Standard Derating,如图6-76所示,即这时Smoke只能进行不降额分析,或者采用标准降额进行分析。
对话框中“Custom Derating Files”文本框中显示的是已为Smoke配置的所有自定义降额文件名称。如果用户尚未为Smoke配置过用户自定义降额文件,则该文本框为空白框。该文本框右上方的4个工具按钮用于编辑修改为Smoke配置的自定义降额文件。
