晶片电阻又称厚膜晶片电阻或金属膜电阻和片式电阻
发布时间:2019/9/23 9:53:39 访问次数:1702
厚膜晶片电阻和薄膜晶片电阻的区别
2019-09-22 11:06 • 251次阅读 0

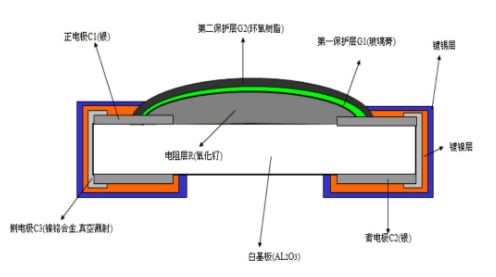

晶片电阻又称厚膜晶片电阻或金属膜电阻和片式电阻,不管哪个各种名称都是根据它的膜层厚度、形状及膜层材料来区分(如下图):
厚膜晶片电阻和薄膜晶片电阻的区别
在这里,很多人都会误以为厚膜晶片电阻和薄膜晶片电阻的区别在于膜的厚度,实际上厚膜晶片电阻和薄膜晶片电阻分别由它们代表的不同工艺特征来区分,比如说厚膜晶片电阻利用丝网印刷将道题浆料和电阻浆料掩模在绝缘板上,制成相应的图形最后经过加热制作而成,薄膜晶片电阻则利用蒸发和溅射等制作技术,两者有这本质的不同。
正因为如此,厚膜晶片电阻和薄膜晶片电阻的特性和用途也不一样。
厚膜电阻的常见精度是±1%、±5%、±10%,精度较差,而且温度系数通常比较大,不好控制,一般都用在电视机的开关电源电路中或音响系统等功率放大电路,反过来薄膜电阻的精度较好,能做到±0.10%、±0.1%等,它的温度系数能达到±5ppm,所以阻值比较稳定可靠,常被用于电源、电力设备、仪器仪表等产品。
精密金属膜MELF电阻 HPMRY系列
型号:HPMRY系列
品牌:Microhm
封装:0204,0207,0309,0411
特点:10Ω~10MΩ 0.35W~3W ±0. 05% ±5ppm/°C
简介:MELF电阻,环氧树脂涂料层材料,可贴片安装,可应用于高压环境...
咨询热线:400-803-9333
产品详细参数
*阻值范围:
10Ω~10MΩ
*额定功率:
0.35W~3W
*电阻精度:
±0. 05%
*典型温飘:
±5ppm/°C
*尺寸:
0204,0207,0309,0411
*安装方式:
表面贴片
*电阻技术:
金属膜
*工作温度范围:
-55℃~125℃
产品详情
联系我们

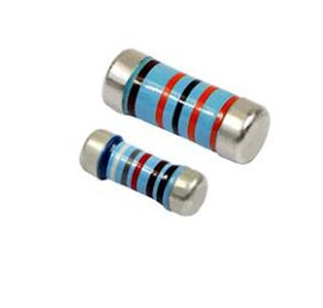

一. 实物图
二. 特点
环氧树脂涂料层材料
可贴片安装
可应用于高压环境
功率:0.35W~3W
精度:±0.05%~±%
温飘:±5ppm/°C~50ppm/°C
三. 应用
工业,通讯,医疗和测量设备。
