用施密特触发器组成的多谐振荡器。施密特HT7550触发器的最大特点是，它有一个因为接通电位VT+和断开电位VT-的差异而形成的回差。利用电路的这一特性，如果能使它的输入电压在VT+和VT-之间不停地往复变化，在它的输出端便可获得连续不断的矩形脉冲波。

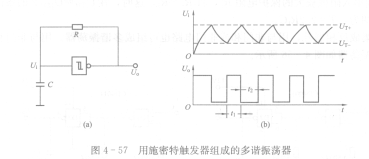

   图4 - 57 (a)是由施密特触发器组成的多谐振荡器。由图可见，它的电路结构十分简单，只需在施密特触发器的输出一输入端间接人反馈电阻R并在输入端接上充放电电容C便成。而电阻和电容的这种连接方式，在RC电路中称为积分电路。

   接通电源后，因为电容的初始电压为零，输入端U．为低电平，输出端Uo为高电平。这时U。通过R问电容C充电，当充电使U—UT+时，输出U变为低电平，这时，电容C又经R放电，当放电至Ui=U一时，输出端Uo又变为高电平，电容C又开始充电。如此周而复始，电路便形成振荡。
