光敏电阻的噪声
发布时间:2016/1/23 21:13:11 访问次数:2240
用光敏电阻检测微弱信号时需考虑器件的固有噪声。光敏电阻的固有噪声主要有:热K4S641632N-LC75噪声、产生一复合噪声及l/f噪声3种。光敏电阻若接收调制辐射,则其噪声的等效电路如图4.16所示。图中昂为光电流;/ngr为产生一复合电流;厶。为热噪声电流;‰为l/f噪声电流。则光敏电阻合成噪声电流的均方值,/为通过光敏电阻的电流,等于/和昂之和;%为载流子平均寿命;亿为载流子平均漂移时间;Af是以调制频率厂为中心的通频带宽度:Cl为常数;∥为常数,通常取l。
光敏电阻合成噪声的噪声功率谱如图4.17所示,在厂低于100 Hz时以l/f噪声为主,频率在100 Hz和接近1000 Hz之间以产生一复合噪卢为主,频率在1000 Hz以上以热噪声为主。

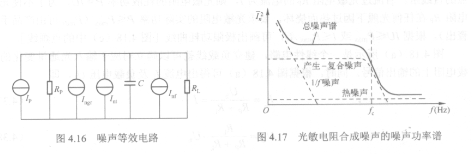

图4.16噪声等效电路 图4.17光敏电阻合成噪声的噪声功率谱
在红外探测中,为了减小噪声,一般采用光调制技术且将调制频率取得高一些,一般在800~1000 Hz时可以消除l/f噪声和产生一复合噪声。还采用制冷装置降低器件的温度,这不仅减小了热噪声,而且可降低产生一复合噪声,提高了D*。此外,还得设计合理的偏置电路,选择最佳犏置电流,使探测器运行在最佳状态。
用光敏电阻检测微弱信号时需考虑器件的固有噪声。光敏电阻的固有噪声主要有:热K4S641632N-LC75噪声、产生一复合噪声及l/f噪声3种。光敏电阻若接收调制辐射,则其噪声的等效电路如图4.16所示。图中昂为光电流;/ngr为产生一复合电流;厶。为热噪声电流;‰为l/f噪声电流。则光敏电阻合成噪声电流的均方值,/为通过光敏电阻的电流,等于/和昂之和;%为载流子平均寿命;亿为载流子平均漂移时间;Af是以调制频率厂为中心的通频带宽度:Cl为常数;∥为常数,通常取l。
光敏电阻合成噪声的噪声功率谱如图4.17所示,在厂低于100 Hz时以l/f噪声为主,频率在100 Hz和接近1000 Hz之间以产生一复合噪卢为主,频率在1000 Hz以上以热噪声为主。
图4.16噪声等效电路 图4.17光敏电阻合成噪声的噪声功率谱
在红外探测中,为了减小噪声,一般采用光调制技术且将调制频率取得高一些,一般在800~1000 Hz时可以消除l/f噪声和产生一复合噪声。还采用制冷装置降低器件的温度,这不仅减小了热噪声,而且可降低产生一复合噪声,提高了D*。此外,还得设计合理的偏置电路,选择最佳犏置电流,使探测器运行在最佳状态。
