MAX6805US44D3+T为什么说74HC系列CMOs与非门在+5V电源工作时,输人端在以下四种接法下都属于逻辑0:(1)输人端接地;(2)输人端接低于15V的电源;(3)输人端接同类与非门的输出低电压0.1V;(4)输人端接10 kΩ的电阻到地。
求图题3.1.7所示电路的输出逻辑表达式。
用三个漏极开路与非门74HC03和一个TTL与非门74 LS00实现图题3.1.7所不
的电路,已知CMOs管截止时的漏电流f。z=5 uA,试计算RP(miⅡ和RPrnux)。
图题3.1.9表示三态门作总线传输的示意图,图中刀个二态门的输出接到数据传输总线,DI、D2、…、D`t为数据输人端,CsI、Cs2、・・・、Cs″为片选信号输人端。试问:(1)Cs信号如何进行控制,以便数据DI、D2、…、D″通过该总线进行正常传输;(2)Cs信号能否有两个或两个以上同时有效9如果Cs出现两个或两个以上有效,可能发生什么情况?(3)如果所有Cs信号均无效,总线处在什么状态?

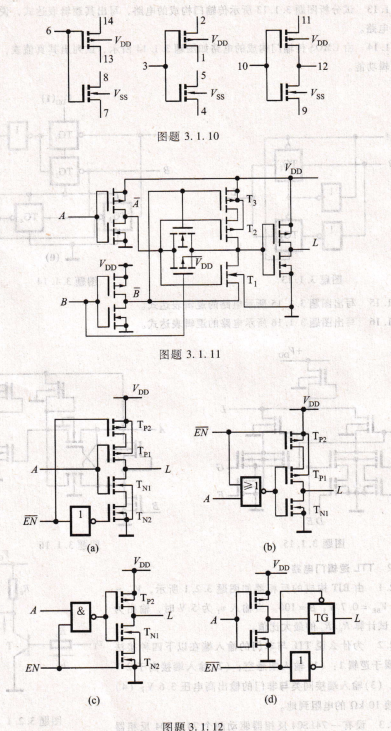

CMOS集成芯片4007中包含两个互补对和一个反相器,其引出端如图题3.1.10所示,试分别连接:(1)三个反相器;(2)3输人端或非门;(3)3输人端与非门;
或与非门[z=C(△+B)];(5)传输门(一个非门控制两个传输门分时传送)。
试分析图题3.1.11所示某CMOs器件的电路,写出其逻辑表达式,说明它是什么逻辑电路。
试分析图题3.1.12所示的CMOs电路,说明它们的逻辑功能。
试分析图题3.1.13所示传输门构成的电路,写出其逻辑表达式,说明它是什么逻辑电路。
由CMOs传输门构成的电路如图题 3.1.14所示 ,试列出其真值表 ,说明该电路的逻辑功能。
写出图题3.1.15所示电路的逻辑表达式。
写出图题3.1.16所示电路的逻辑表达式。
TTL逻辑门电路,由BJT构成的反相器如图题3.2.1所示 ,vcc=+5Ⅴ ,vbE=0.7Ⅴ ,&=100。 当输入u1为5V时 ,输出为0.2V,试 计算 Rb/Rc的 最大比值。
为什么说TTL与非门的输人端在以下四种接法下 ,都属于逻辑 1:(1)输入端悬空 ;(2)输入端接高于2V的电源 ;(3)输入端接同类与非门的输出高电压 3,6V;(4)输入端接10kΩ的电阻到地。
设有一74LS04反相器驱动两个74ALS04反相器输入端接10kΩ的电阻到地。
设有一74LS04反本目器驱动T两个74ALS04反本目器和四个74LS04反相器.(1)问驱动门是否超载?(2)若超载,试提出一改进方案;若未超载,问还可增加几个74 LS04闸?
3.24 图题3,2.4所不为集电极开路门74LS03驱动5个CMOS逻辑门,已知0C门输出管截止时的漏电流∫。7=0.2 mA;负载门的参数为:ym(mml=4Ⅴ,ylLt mdx)=1v9JIL=rm=1 uA。试计算上打电阻的值。
3.2.5 图题32,5表示一2输人端BiCMOs与非门电路,试分析该电路是怎样实现与非逻辑关系(即L=a・B)的。
MAX6805US44D3+T为什么说74HC系列CMOs与非门在+5V电源工作时,输人端在以下四种接法下都属于逻辑0:(1)输人端接地;(2)输人端接低于15V的电源;(3)输人端接同类与非门的输出低电压0.1V;(4)输人端接10 kΩ的电阻到地。
求图题3.1.7所示电路的输出逻辑表达式。
用三个漏极开路与非门74HC03和一个TTL与非门74 LS00实现图题3.1.7所不
的电路,已知CMOs管截止时的漏电流f。z=5 uA,试计算RP(miⅡ和RPrnux)。
图题3.1.9表示三态门作总线传输的示意图,图中刀个二态门的输出接到数据传输总线,DI、D2、…、D`t为数据输人端,CsI、Cs2、・・・、Cs″为片选信号输人端。试问:(1)Cs信号如何进行控制,以便数据DI、D2、…、D″通过该总线进行正常传输;(2)Cs信号能否有两个或两个以上同时有效9如果Cs出现两个或两个以上有效,可能发生什么情况?(3)如果所有Cs信号均无效,总线处在什么状态?
CMOS集成芯片4007中包含两个互补对和一个反相器,其引出端如图题3.1.10所示,试分别连接:(1)三个反相器;(2)3输人端或非门;(3)3输人端与非门;
或与非门[z=C(△+B)];(5)传输门(一个非门控制两个传输门分时传送)。
试分析图题3.1.11所示某CMOs器件的电路,写出其逻辑表达式,说明它是什么逻辑电路。
试分析图题3.1.12所示的CMOs电路,说明它们的逻辑功能。
试分析图题3.1.13所示传输门构成的电路,写出其逻辑表达式,说明它是什么逻辑电路。
由CMOs传输门构成的电路如图题 3.1.14所示 ,试列出其真值表 ,说明该电路的逻辑功能。
写出图题3.1.15所示电路的逻辑表达式。
写出图题3.1.16所示电路的逻辑表达式。
TTL逻辑门电路,由BJT构成的反相器如图题3.2.1所示 ,vcc=+5Ⅴ ,vbE=0.7Ⅴ ,&=100。 当输入u1为5V时 ,输出为0.2V,试 计算 Rb/Rc的 最大比值。
为什么说TTL与非门的输人端在以下四种接法下 ,都属于逻辑 1:(1)输入端悬空 ;(2)输入端接高于2V的电源 ;(3)输入端接同类与非门的输出高电压 3,6V;(4)输入端接10kΩ的电阻到地。
设有一74LS04反相器驱动两个74ALS04反相器输入端接10kΩ的电阻到地。
设有一74LS04反本目器驱动T两个74ALS04反本目器和四个74LS04反相器.(1)问驱动门是否超载?(2)若超载,试提出一改进方案;若未超载,问还可增加几个74 LS04闸?
3.24 图题3,2.4所不为集电极开路门74LS03驱动5个CMOS逻辑门,已知0C门输出管截止时的漏电流∫。7=0.2 mA;负载门的参数为:ym(mml=4Ⅴ,ylLt mdx)=1v9JIL=rm=1 uA。试计算上打电阻的值。
3.2.5 图题32,5表示一2输人端BiCMOs与非门电路,试分析该电路是怎样实现与非逻辑关系(即L=a・B)的。
