利用图16. 62对二分法进行说明，P8279-5图中通过测量发现了一个具体的故障（这种情况下是滤波电容器开路）。在测试点3(TP3)上观察到一个全波整流电压，这表明变压器和整流器的工作是正确的。该测量还表明，滤波电容器是开路的，这被测试点4上的全波整流电压所验证。如果滤波器工作正确，在TP3和TP4上都应该测量到一个直流电压。如果滤波电容器是短路的，则在除TP1之外的所有测试点上都不应该观测到电压，因为保险丝很有可能已经熔断了。系统中任何地方的短路都非常难以确定，因为如果系统正确安装了保险丝，当发生与地短路时，保险丝都将立即熔断。

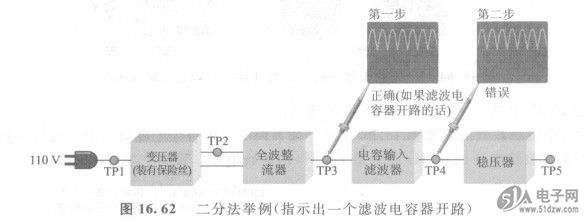

    图16.62  二分法举例（指示出一个滤波电容器开路）
    对于图16. 62中的图示，二分法进行了两次测量，将故障定位在滤波器电容开路上。如果是从电源输入端开始的，那么应该进行4次测量；而如果是从最后的输出端开始的，那么应该进行3次测量，如图16. 63所示。

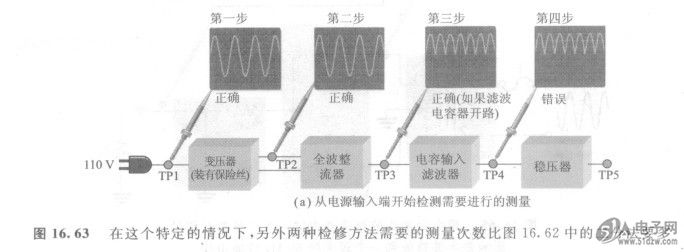

    (a)从电源输入端开始检测需要进行的测量
    图16, 63  在这个特定的情况下，另外两种检修方法需要的测量次数比图16. 62中的二分法要多
