用指针万用表检测光敏电阻器

   光敏电阻器检测分两步,只有两FHP3350IM14X步测量均正常才能说明光敏电阻器正常。光敏电阻器的检测如图3-26所示。

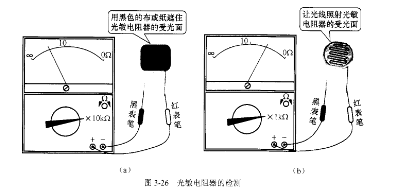

   图326 光敏电阻器的检测

   光敏电阻器的检测步骤如下:

   第一步:测量暗阻。万用表拨至R×10kΩ挡,用黑色的布或纸将光敏电阻器的受光面遮住,如图3-26(a)所示,再将红、黑表笔分别接光敏电阻器两个电极,然后在刻度盘上查 看测得暗阻的大小。

   若暗阻大于100kΩ,说明光敏电阻器正常。

   若暗阻为0,说明光敏电阻器短路损坏。

   若暗阻小于100kΩ,通常是光敏电阻器性能变差。

   第二步:测量亮阻。万用表拨至R×1kΩ挡,让光线照射光敏电阻器的受光面,如图3-26(b)所示,再将红、黑表笔分别接光敏电阻器两个电极,然后在刻度盘上查看测得亮阻的大小。

   若亮阻小于10kΩ,说明光敏电阻器正常。

   若亮阻大于10kΩ,通常是光敏电阻器性能变差。
