Standard Derating运行模式
发布时间:2016/3/18 20:30:48 访问次数:592
为了方便使用,Smoke中提供有“标准降额文件”,为不同的元器件规定了一组“标准”降额条件。本节在介绍降额文件格式的基础上,LM22674MRX-ADJ重点说明如何采用系统提供的“Standard Derating”(标准降额)设置进行Smoke分析。
降额文件格式与“标准降额文件”
实际上,降额文件(包括标准降额文件和用户自定义的降额文件)是一个按照一定格式编写的ASCII码文本文件,包含有各个元器件的Smoke参数及指定的降额因子,其扩展名为drt。

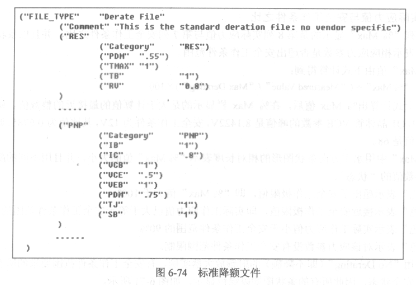

图6-74显示的是标准降额文件中的起始部分以及电阻、双极晶体管两种元器件Smoke参数降额因子的设置情况。所有降额文件的格式都与图6-74所示标准降额文件相同,只是其中降额因子的设置值不完全相同。
提示:PSpice提供的降额文件及路径名为:
.Cadence\SPB_1 6.6\tools\pspice\library\standard.drt
力了方便用户建立符合规定格式要求的自定义降额文件,在上述路径下还提供有名称为custom_derating_ template.drt的模板文件,用户只有修改该文件中相应的降额因子设置值,就可以建立自定义降额文件。
为了方便使用,Smoke中提供有“标准降额文件”,为不同的元器件规定了一组“标准”降额条件。本节在介绍降额文件格式的基础上,LM22674MRX-ADJ重点说明如何采用系统提供的“Standard Derating”(标准降额)设置进行Smoke分析。
降额文件格式与“标准降额文件”
实际上,降额文件(包括标准降额文件和用户自定义的降额文件)是一个按照一定格式编写的ASCII码文本文件,包含有各个元器件的Smoke参数及指定的降额因子,其扩展名为drt。
图6-74显示的是标准降额文件中的起始部分以及电阻、双极晶体管两种元器件Smoke参数降额因子的设置情况。所有降额文件的格式都与图6-74所示标准降额文件相同,只是其中降额因子的设置值不完全相同。
提示:PSpice提供的降额文件及路径名为:
.Cadence\SPB_1 6.6\tools\pspice\library\standard.drt
力了方便用户建立符合规定格式要求的自定义降额文件,在上述路径下还提供有名称为custom_derating_ template.drt的模板文件,用户只有修改该文件中相应的降额因子设置值,就可以建立自定义降额文件。
