磁场的方向符合右手定则,也就是说用右手握住线圈让四指指向电流流动的方向,大拇指所指的方向便是磁场的北极方向。通电线圈的磁场方向与电流方向之间的关系。

当电感中通过的是恒值的直流电时,线圈将产生一个方向不变且大小不变的磁场。磁场的大小与直流电的大小成正比。直流电流越大,磁场越强。

当电感中通过的是交流电流时,由于交流电流自身的方向在不断改变,所以交流电产生的磁场也在不断变化。磁场强度仍与交流电流的大小成正比。

一般而言,线圈本身的直流电阻是很小的,为简化电感电路的分析而常常忽略不计。

当交流电通过电感器时电感器对交流电有阻碍作用,阻碍交流电的是电感线圈产生的感抗,它同电容的容抗类似。电感器的感抗大小与两个因素有关,电感器的电感

量和交流电的频率。感抗用uZ表示,计算公式为uz=2π(l为交流电的频率,i为电感器的电感量)。由此可知,在流过电感的交流电频率一定时,感抗与电感器的电感量成正比;当电感器的电感量一定时,感抗与通过的交流电的频率成正比。

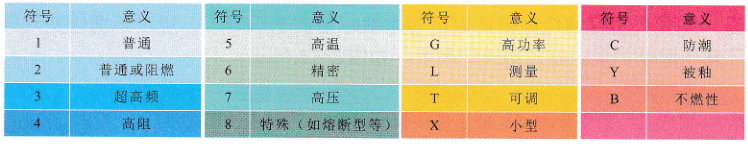

如何读识电感器上的标注,电感器的标注方法主要有数字符号法、数码法、色标法等几种,下面详细介绍。

读懂数字符号法标注的电感器,数字符号法是将电感器的标称值和偏差值用数字和文字符号法按一定的规律组合.
