兆欧表的结构常用的兆欧表在结构上是由磁电系比率表、高压直流电源(包括手摇发电机和晶体管直流变换器两种)和测量线路等组成.

高压直流电源在测量时向仪表与被测绝缘电阻提供测量用直流高电压,一般有500Ⅴ、1000Ⅴ、2500Ⅴ、5000Ⅴ等几种。使用时要求与被测电气设各的工作电压相适应。

漏电保护器是 种其有漏电、触电、过载、短路保护功能的保护器件,对于防止触电伤亡事故及避免因漏电电流而引起的火灾事故具有明显的效果。为漏电保护器的控制关系。

测量前还需对兆欧表进行一次“开路”和“短路”试验,检查兆欧表是否良好。

兆欧表与被测设各的连线必须用多股软线分开单独连接,以免引起误差。

低压验电器 有笔式、旋具式、数显式等。使用时用手触及笔尾的金属体,让氖管朝向自己,将笔尖触及带电体。

高压验电器 由金属钩、氖管、绝缘棒、护环和握柄等组成。使用时,需戴绝缘手套,用手握住验电器的握柄(切勿超过护环),最好站在绝缘垫上,并且不得一人单独操作。

熔断器是一种在配电系统中用于线路和设各的短路及过载保护的器件,只允许安全限制内的电流通过.当系统正常工作时,熔断器相当于一根导线,起通路作用;

当通过熔断器的电流大于规定值时,熔断器会使自身的熔体熔断而自动断开电路,从而对线路上的其他电器设备起保护作用。为熔断器的控制关系。

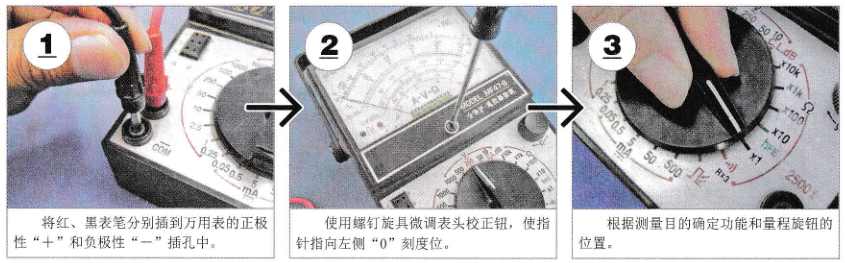

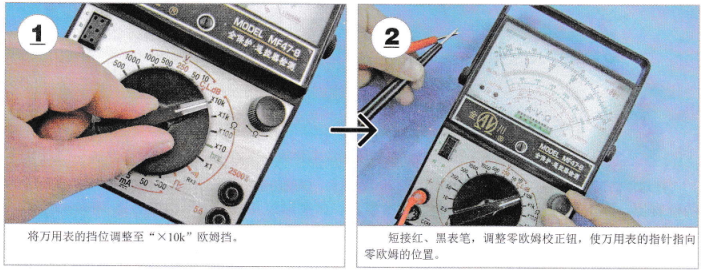

万用表是一种多用途、多量限的仪表。一般的万用表能测量直流电流、直流电压、交流电压以及电阻、音频电平等。有的万用表还能测量电容、电感、晶体三极管的“fm”值等。
